MV कॉपर पॉवर केबल्स ग्रिडची विश्वासार्हता का सुनिश्चित करतात

सारांश: आधुनिक जड उद्योग आणि शहरी पायाभूत सुविधांचा विस्तार होत असताना, मध्यम व्होल्टेज नेटवर्क्सना अभूतपूर्व ट्रांसमिशन स्थिरता आवश्यक आहे.6/10 kV ते 26/35 kV रेट केलेल्या मध्यम व्होल्टेज पॉवर केबल्सउच्च-भार विद्युत वितरणाच्या महत्त्वपूर्ण धमन्या म्हणून काम करतात. हा लेख गंभीर संरचनात्मक स्तर, अभियांत्रिकी फायदे आणि मध्यम व्होल्टेज कॉपर केबल्सच्या कठोर चाचणी मानकांचे विश्लेषण करतो, दीर्घकालीन नेटवर्क सुरक्षिततेसाठी पायाभूत सुविधा खरेदी व्यवस्थापकांना मार्गदर्शन करतो.

सामग्री सारणी

1.परिचय

2.6/10 kV ते 26/35 kV MV केबल्सचे संरचनात्मक स्तर

3. मध्यम व्होल्टेज सिस्टममध्ये कॉपर कंडक्टर एक्सेल का

4.भूमिगत धोके दूर करणे: संरक्षण आणि चिलखत

5.तांत्रिक अनुपालन आणि फॅक्टरी कस्टमायझेशन

परिचय

6 kV ते 35 kV मध्यम व्होल्टेज रेंजमधील ऑपरेटींग पॉवर ग्रिड्समध्ये लक्षणीय विद्युत ताण येतो जो मानक कमी व्होल्टेज रेषा सहन करू शकत नाही. या उच्च क्षमतेवर, कोणतीही संरचनात्मक अनियमितता आपत्तीजनक आंशिक स्त्राव होऊ शकते. म्युनिसिपल सबस्टेशन्स आणि मोठ्या उत्पादन क्षेत्रासाठी अखंड सातत्य राखण्यासाठी, सल्लागार अभियंते सतत हेवी-ड्यूटी कॉपर-कोर मध्यम व्होल्टेज सोल्यूशन्स निर्दिष्ट करतात.

आंतरराष्ट्रीय स्तरावर मान्यताप्राप्त निर्माता म्हणून,Taitong केबल6/10 kV ते 26/35 kV पॉवर केबल्स वितरीत करण्यासाठी प्रगत कॅटेनरी व्हल्कनायझेशन उत्पादन लाइन्सचा लाभ घेते जी जागतिक ग्रिड सुरक्षा मार्जिनला मागे टाकते, जड उद्योग निविदांसाठी उच्च-कार्यक्षमता वितरण पर्याय प्रदान करते.

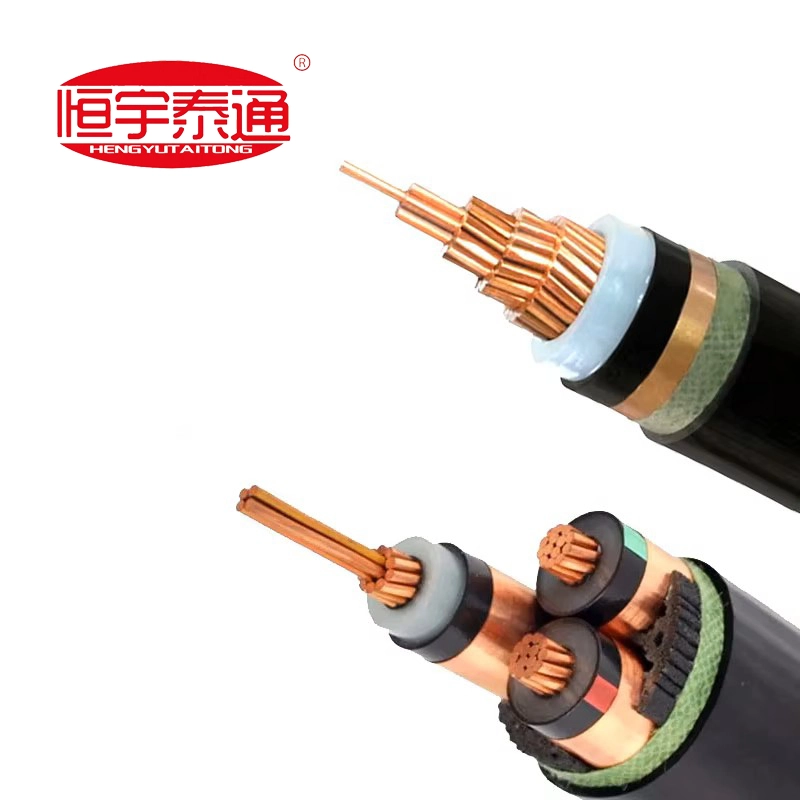

6/10 kV ते 26/35 kV MV केबल्सचे संरचनात्मक स्तर

लो-व्होल्टेज वायरिंगच्या विपरीत, मध्यम व्होल्टेज केबल्सना तीव्र आतील विद्युत क्षेत्र एकसमान करण्यासाठी अत्याधुनिक ट्रिपल-एक्सट्रूजन लेयरची आवश्यकता असते. संरचनात्मक अभियांत्रिकीमध्ये अनेक अचूक-उत्पादित झोन समाविष्ट आहेत:

कंडक्टर: उच्च-शुद्धता, गोलाकार कॉम्पॅक्टेड स्ट्रेंडेड तांबे (वर्ग 2) जास्तीत जास्त चालकता आणि कमीत कमी व्यास सुनिश्चित करते.

आतील सेमीकंडक्टर शील्ड: एक गुळगुळीत अर्ध-संवाहक थर थेट कंडक्टरवर बाहेर काढला जातो ज्यामुळे विद्युत ताण सांद्रता दूर होते.

XLPE इन्सुलेशन: एक्स्ट्रा-क्लीन क्रॉस-लिंक्ड पॉलिथिलीन, 90 डिग्री सेल्सिअस पर्यंत उच्च व्होल्टेज तणावावर सतत ऑपरेशन करते.

बाह्य इन्सुलेशन शील्ड: एक स्ट्रिप करण्यायोग्य किंवा बाँड केलेला अर्ध-संवाहक स्तर जो रेडियल इलेक्ट्रिकल फील्डला एकसमान करतो.

मेटॅलिक शील्डिंग लेयर: कॅपेसिटिव्ह चार्जिंग करंट्स आणि फॉल्ट करंट जमिनीवर सुरक्षितपणे वाहून नेण्यासाठी हेलिकली गुंडाळलेल्या उच्च-वाहकता तांब्याच्या टेप किंवा तांब्याच्या तारा.

बाह्य संरक्षणात्मक आवरण: खडतर, हवामान-प्रतिरोधक PVC किंवा उच्च-घनता PE जॅकेट जमिनीतील ओलाव्यापासून धातूचे संरक्षण वेगळे करण्यासाठी डिझाइन केलेले.

मध्यम व्होल्टेज सिस्टममध्ये कॉपर कंडक्टर एक्सेल का

कमी प्रारंभिक खर्चामुळे स्थानिक लो-व्होल्टेज युटिलिटी लाईन्सवर ॲल्युमिनियमचे वर्चस्व असताना, उच्च-शुद्धता तांबे हे अनेक प्रमुख कारणांमुळे गंभीर 6 kV ते 35 kV मध्यम व्होल्टेज वितरणासाठी निर्विवाद मानक आहे:

1.सुपीरियर वर्तमान वाहून नेण्याची क्षमता: तांबे ॲल्युमिनियमच्या तुलनेत लक्षणीयरीत्या कमी विद्युत प्रतिरोधकता देते, ज्यामुळे सिंगल-कोर किंवा थ्री-कोर सेटअप अधिक कडक अंडरग्राउंड डक्ट बँक्सद्वारे पॉवरचे प्रचंड ब्लॉक्स प्रसारित करू शकतात.

2.कमीत कमी व्होल्टेज ड्रॉप: दीर्घ औद्योगिक धावांसाठी आवश्यक, तांबे कोर विस्तारित प्रादेशिक स्पॅन्सवर लाइन ट्रान्समिशन हीटिंग लॉस नाटकीयरित्या कमी करतात.

3.उच्च यांत्रिक तन्य शक्ती: कॉपर जटिल ट्रेंच रूटिंग किंवा खोल दिशात्मक ड्रिलिंग इंस्टॉलेशन्स दरम्यान अत्यंत खेचण्याच्या तणावाचा सामना करू शकतो, ज्यामुळे कोर स्ट्रेचिंग धोके दूर होतात.

भूमिगत धोके दूर करणे: संरक्षण आणि चिलखत

दफन केलेल्या मध्यम व्होल्टेज सर्किट्ससाठी सर्वात सामान्य धोका म्हणजे वॉटर ट्रींग - ही एक घटना आहे जिथे स्वस्त इन्सुलेशनमधील मायक्रो-व्हॉइड्स ओलावा आणि कालांतराने केबल हळूहळू खराब करतात.

Taitong केबलअल्ट्रा-क्लीन कंपाऊंड मटेरियल आणि अत्याधुनिक ट्रिपल-को-एक्सट्रुजन क्रॉस-लिंकिंग तंत्रज्ञानाचा वापर करून हा धोका दूर करते. पर्यायी स्टील वायर आर्मर (SWA) किंवा दुहेरी स्टील टेप चिलखत (DSTA) सह एकत्रितपणे ओव्हरलॅपिंग कॉपर टेप शील्डिंग दुहेरी अडथळा बनवते. हा अडथळा भूगर्भीय खडकाचा दाब, ओलावा घुसखोरी आणि कृंतकांचा ऱ्हास पूर्णपणे काढून टाकतो, ज्यामुळे ऑपरेशनल आयुर्मान 30 वर्षांहून अधिक वाढते.

तांत्रिक अनुपालन आणि फॅक्टरी कस्टमायझेशन

जागतिक पायाभूत सुविधांच्या निविदा तडजोडीसाठी शून्य जागा सोडतात. मध्यम व्होल्टेज प्रणालींना कठोर प्रकार-चाचणी प्रमाणपत्रांद्वारे समर्थित निर्दोष डिझाइन अंमलबजावणीची आवश्यकता असते.

येथेTaitong केबल, आम्ही जेनेरिक मास-स्टॉक क्लिअरिंगहाऊस चालवत नाही. 100% फॅक्टरी-डायरेक्ट सानुकूलित उत्पादन मॉडेलवर कार्यरत, सिंगल-कोर आणि थ्री-कोर मध्यम व्होल्टेज केबल्सची प्रत्येक बॅच थेट तुमच्या प्रोजेक्टच्या विशिष्ट बिले ऑफ क्वांटिटीज (BOQ), ट्रॅकिंग सिस्टम आवश्यकता आणि स्थानिकीकृत पर्यावरणीय वैशिष्ट्यांनुसार तयार केली जाते.

आजच आमच्या मध्यम-व्होल्टेज तांत्रिक युनिटशी संपर्क साधाफॅक्टरी तांत्रिक कॅटलॉग, क्रॉस-सेक्शनल डिझाइन शीट्समध्ये प्रवेश करण्यासाठी किंवा तुमच्या प्रादेशिक ग्रिड इन्फ्रास्ट्रक्चर टेंडरसाठी जलद, करार-तयार खर्च अंदाज प्राप्त करण्यासाठी!
