लो व्होल्टेज मल्टी-कोर एसटीए आर्मर्ड कॉपर पीव्हीसी इन्सुलेटेड आणि शीथड पॉवर केबल्स

टायटॉन्ग केबल, एक व्यावसायिक चीनी उत्पादक, कमी व्होल्टेज मल्टी-कोर STA आर्मर्ड कॉपर पीव्हीसी इन्सुलेटेड आणि शीथ पॉवर केबल्स पुरवते. केबल संपूर्ण ISO प्रमाणपत्रांसह IEC, BS आणि VDE मानकांचे पालन करतात. या 0.6/1kV 2-5-कोर CU/PVC/PVC/STA/PVC पॉवर केबलमध्ये घन किंवा अडकलेला तांबे कंडक्टर, PVC इन्सुलेशन आणि आवरण, यांत्रिक संरक्षणासाठी दुहेरी स्टील टेप चिलखत वैशिष्ट्ये आहेत. इमारत, औद्योगिक संयंत्रे आणि वीज वितरण प्रकल्पांमध्ये मोठ्या प्रमाणावर वापरले जाते. EPC कंत्राटदार, विद्युत वितरक आणि वीज खरेदीदारांसाठी योग्य. फॅक्टरी थेट विक्री, सानुकूल चष्मा, उपलब्ध नमुने आणि फॅक्टरी ऑडिट समर्थित.

चौकशी पाठवा

उत्पादन वर्णन

0.6/1kV लो व्होल्टेज मल्टी-कोर STA आर्मर्ड कॉपर PVC इन्सुलेटेड आणि शीथ पॉवर केबल्स (CU/PVC/STA/PVC) IEC 60502‑1 चे पालन करतात. क्लास 2 स्ट्रेंडेड बेअर कॉपर कंडक्टर (क्लास-1 सॉलिड-कॉपर कंडक्टर विनंतीनुसार 6 मिमी² पेक्षा कमी आकारासाठी पर्यायी आहे), PVC इन्सुलेशन, डबल-स्टील-टेप (STA) चिलखत आणि PVC बाह्य आवरणासह बांधलेली, केबल कॉम्प्रेशन आणि बाह्य प्रभाव विरूद्ध मजबूत प्रतिकार देते. निश्चित स्थापनेसाठी योग्य, ही STA आर्मर्ड पॉवर केबल थेट दफनभूमी, केबल खंदक आणि औद्योगिक सुविधा, नगरपालिका बांधकाम, रेल्वे-ट्रान्झिट सहाय्यक वीज आणि व्यावसायिक इमारत वितरणासाठी भूमिगत नलिकांमध्ये ठेवली जाऊ शकते. IEC60445/HD-308-S2 कलर-कोडिंग नियमांचे पालन करून कोर आयडेंटिफिकेशनसह रेट केलेले सतत ऑपरेटिंग तापमान 70℃ आहे.

Taitong केबल, एक विश्वासार्ह चायना केबल पुरवठादार, ज्याची चीनमध्ये 5 प्लांट्स आहेत, फॅक्टरी-किंमत मोठ्या प्रमाणात ऑर्डर पुरवते. एकाधिक कोर कॉन्फिगरेशन उपलब्ध आहेत. आम्ही सानुकूल आवश्यकतांचे समर्थन करतो आणि जगभरातील स्थानिक प्रमाणन, सेवा देणारे प्रकल्प खरेदीदार, EPC कंत्राटदार, इलेक्ट्रिकल घाऊक विक्रेते आणि वितरकांसाठी तांत्रिक सहाय्य प्रदान करतो.

CU/PVC/PVC-बेडिंग/STA/PVC-0.6/1kV

HD 603: NYBY-STA, NYBY-SWA

(HD603S1A3 चे अनुपालन आवश्यक असल्यास, कृपया हे तुमच्या वैशिष्ट्यांमध्ये स्पष्टपणे सूचित करा.)

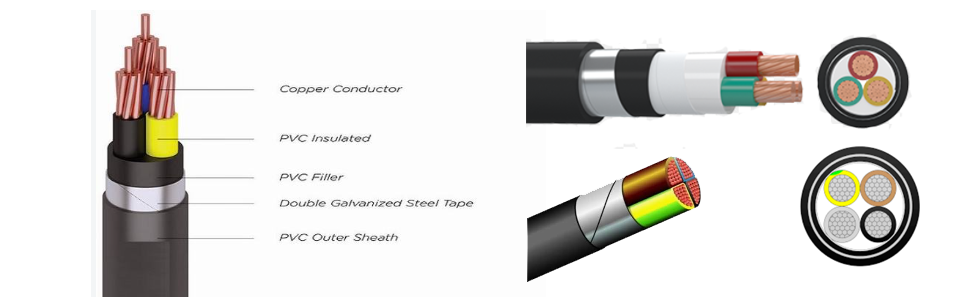

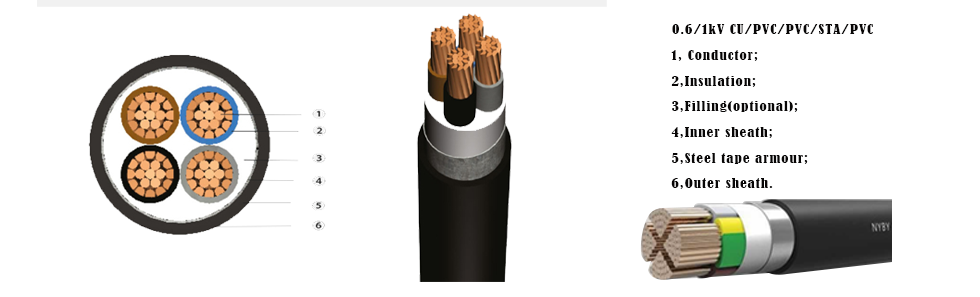

बांधकाम (आतील ते बाहेरील)

1, कंडक्टर: IEC60228 ला क्लास 2 स्ट्रेंडेड प्लेन ॲनिल्ड कॉपर कंडक्टर (क्लास-1 सॉलिड कंडक्टर देखील पर्याय म्हणून उपलब्ध आहे.)

2, इन्सुलेशन: IEC-60502-1 चे पालन करणारे PVC-A इन्सुलेशन

3, नॉन-हायग्रोस्कोपिक फिलर्ससह घातलेले इन्सुलेटेड कोर (पर्यायी)

4, बेडिंग: एक्सट्रुडेड पीव्हीसी बेडिंग

5, चिलखत: दुहेरी गॅल्वनाइज्ड स्टील-टेप चिलखत (DSTA/STA)

6, ओव्हर-शीथ: एक्सट्रुडेड पीव्हीसी बाह्य आवरण, ST2 टाइप करा

लो व्होल्टेज मल्टी-कोर एसटीए आर्मर्ड कॉपर पीव्हीसी इन्सुलेटेड आणि शीथड पॉवर केबल्स 0.6/1 केव्हीचे अनुप्रयोग

ही 2-5-कोर लो-व्होल्टेज कॉपर पीव्हीसी-इन्सुलेटेड एसटीए (डबल-स्टील-टेप) आर्मर्ड पॉवर-केबल निश्चित-लेआउट स्थापनेसाठी डिझाइन केलेली आहे. डबल-लेयर गॅल्वनाइज्ड स्टील-टेप चिलखत उत्कृष्ट क्रश-प्रतिरोध, प्रभाव-प्रूफ आणि उंदीर-प्रूफ संरक्षण प्रदान करते. थेट दफन केलेल्या भूमिगत बिछाना, केबल खंदक, भूमिगत नलिका, बोगदे आणि युटिलिटी पाईप-गॅलरी यासाठी मोठ्या प्रमाणावर वापरले जाते.

ही LV STA बख्तरबंद PVC केबल औद्योगिक-प्लांट मशिनरी, नगरपालिका पायाभूत सुविधा, निवासी-जिल्हा भूमिगत पॉवर ग्रीड, रेल्वे-ट्रान्झिट ऑक्झिलरी सर्किट्स, बेसमेंट पॉवर डिस्ट्रिब्युशन आणि आउटडोअर-साइट पॉवर-ट्रान्समिशनसाठी वीज पुरवठा करते. (जड तन्य भाराखाली स्थापनेसाठी योग्य नाही).

कोर इन्सुलेशन रंग: HD 308 S2 नुसार ओळख. IEC 60445 नुसार संरक्षक कंडक्टरसाठी हिरवा/पिवळा. (खालील आकृती पहा)

ची संख्या कोर	मानक कोर रंग (प्रति HD 308 S2)
2	-	-	Blue	तपकिरी
3	G-प्रकार / J-प्रकार	हिरवे-पिवळे	Blue	तपकिरी
3^a	ओ-प्रकार / एक्स-प्रकार	-	निळा	तपकिरी	काळा
3	ओ-प्रकार / एक्स-प्रकार	-	-	तपकिरी	काळा	राखाडी
4	G-प्रकार / J-प्रकार	हिरवे-पिवळे	-	तपकिरी	काळा	राखाडी
4^a	G-प्रकार / J-प्रकार	हिरवे-पिवळे	निळा	तपकिरी	काळा
4	ओ-प्रकार / एक्स-प्रकार	-	निळा	तपकिरी	काळा	राखाडी
5	G-प्रकार / J-प्रकार	हिरवे-पिवळे	निळा	तपकिरी	काळा	राखाडी
^a फक्त काही विशिष्ट अनुप्रयोगांसाठी.

पृथक् आणि बाह्य-म्यान रंग सानुकूल उपलब्ध आहेत

लो व्होल्टेज कॉपर पीव्हीसी इन्सुलेटेड पीव्हीसी बेडिंग डबल स्टील टेप आर्मर्ड पीव्हीसी शीथड पॉवर केबल्सचे मुख्य फायदे (600/1000V)

1, यांत्रिक संरक्षण: स्टील टेप चिलखत (STA) क्रशिंग, प्रभाव किंवा उंदीरांपासून होणारे नुकसान टाळते.

2, स्थिर स्थिरता: मल्टी-कोर कॉपर डिझाइन स्थिर, सतत कमी-व्होल्टेज लोड कार्यक्षमतेने हाताळते.

3, पर्यावरणीय प्रतिकार: बाहेरील पीव्हीसी आवरण ओलावा, हवामान आणि घराबाहेर वापरताना सौम्य रासायनिक प्रदर्शनास प्रतिकार करते

0.6/1kV LV मल्टी-कोर Cu PVC STA PVC पॉवर केबल्सचे तांत्रिक तपशील

संदर्भ मानके	IEC 60502.1 चे अनुपालन (DIN VDE 0276 603/ HD603 S1 A3 उपलब्ध) कंडक्टर: IEC 60228 फ्लेम रिटार्डन्सी: IEC60332-1-2, IEC60332-3-24, IEC60332-3-22
रेट केलेले व्होल्टेज (U0/ U(Um))	0.6/1 kV(1.2kV)
कंडक्टरचे कमाल सतत ऑपरेटिंग तापमान	70℃
शॉर्ट सर्किट तापमान	160℃ (कमाल कालावधी 5 सेकंद)-160℃ (क्रॉस-सेक्शन 300mm² पेक्षा कमी), 140℃ (300mm² वरील क्रॉस सेक्शन)
किमान स्थापना तापमान	≥0℃
कंडक्टर डीसी प्रतिकार 20℃	IEC 60228 (तांबे कंडक्टर) चे पालन करते
20℃ वर इन्सुलेशन प्रतिरोध	पीव्हीसी इन्सुलेशनसाठी IEC आवश्यकता पूर्ण करते
एसी व्होल्टेज चाचणी सहन करते	3.5 केव्ही, 5 मि, ब्रेकडाउन नाही
वर्तमान वहन क्षमता	केबल क्रॉस-सेक्शन, स्थापना पद्धत आणि सभोवतालच्या तापमानाच्या अधीन
बेंडिंग त्रिज्या	मि. बेंडिंग त्रिज्या (स्थापना): 12D मि. जंक्शन बॉक्स आणि टर्मिनेशन्स जवळ वाकणे त्रिज्या: 10D (D=बाह्य व्यास)
कंडक्टरचे नाममात्र क्रॉस-सेक्शनल क्षेत्र	2.5~400mm² (2~5 कोर, 3+1कोर, 3+2 कोर आणि 4+1कोर समाविष्ट करा),किंवा ग्राहकाच्या विनंतीनुसार.
ओव्हरशीथचा रंग	सामान्यतः काळा * विनंतीनुसार इतर रंग उपलब्ध

लो-व्होल्टेज मल्टी-कोर एसटीए-आर्मर्ड कॉपर पीव्हीसी इन्सुलेटेड आणि शीथड पॉवर केबल्ससाठी सानुकूल-उपलब्ध बांधकाम

मूलभूत-स्तर बांधकाम:

तांबे कंडक्टर + पीव्हीसी-ए इन्सुलेशन + बेडिंग + एसटीए स्टील-टेप चिलखत + बाह्य आवरण

टीप: मल्टी-कोर केबल्समधील चुंबकीय क्षेत्रे एकमेकांना विरोध करतात, त्यामुळे तीव्र एडी-करंट गरम होणार नाही, ज्यामुळे STA स्टील-टेप-आर्मर मल्टी-कोर लेआउट्ससाठी योग्य आहे.

बाह्य-म्यान पर्याय (सानुकूल-निवड करण्यायोग्य)

1, ST2-PVC आवरण (फॅक्टरी-स्टँडर्ड पर्याय, घरातील स्थाने, केबल खंदक आणि सामान्य इमारतींसाठी)

2, ST7-PE पॉलिथिलीन शीथ: जंगली, ओलसर माती आणि खुल्या हवेच्या परिस्थितीत थेट दफन करण्यासाठी डिझाइन केलेले, जलरोधक, वृद्धत्व-प्रतिरोधक आणि कमी-तापमान-प्रतिरोधक कार्यप्रदर्शन वैशिष्ट्यीकृत

3, ST8-LSZH लो-स्मोक झिरो-हॅलोजन शीथ: बोगदे, भुयारी मार्ग आणि शॉपिंग मॉल्स यांसारख्या गर्दीच्या सार्वजनिक-क्षेत्राच्या प्रकल्पांमध्ये लागू

संपूर्ण रचना पदनाम

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

चिलखत बदलण्याची निवड

1, STA स्टील-टेप चिलखत (मानक, भूमिगत दफनासाठी दाबणारा भार सहन करण्यास चांगले)

2, कम्प्रेशन-प्रतिरोध आणि तन्य-प्रतिरोध दोन्ही आवश्यक असलेल्या परिस्थितींसाठी SWA दंड स्टील-वायर चिलखत

3, हेवी-ड्युटी जाड स्टील-वायर चिलखत हेवी-लोड हाय-टेन्शन घालण्याच्या परिस्थितीसाठी

4, हलके आणि गंज-प्रतिरोधक आवश्यकतांसाठी AWA ॲल्युमिनियम-वायर चिलखत

कंडक्टर प्रकार सानुकूलन

1, निश्चित स्थापनेसाठी वर्ग-1 घन तांबे कंडक्टर

2, वर्ग-2 कॉम्पॅक्टेड स्ट्रेंडेड कॉपर कंडक्टर (सामान्य कारखाना मानक)

3, वारंवार वाकलेल्या उपकरणाच्या वायरिंगसाठी वर्ग-5 लवचिक स्ट्रेंडेड-कॉपर कंडक्टर

4, पर्यायी ॲल्युमिनियम कंडक्टर

इन्सुलेशन सामग्री अपग्रेड

1, PVC-A इन्सुलेशन (बेस व्हर्जन, 70℃ दीर्घकालीन ऑपरेटिंग तापमानासह)

2, XLPE क्रॉस-लिंक केलेले पॉलीथिलीन इन्सुलेशन (90℃ रेट केलेले कार्यरत तापमान आणि उच्च प्रवाह वाहून नेण्याची क्षमता)

सानुकूल करण्यायोग्य आतील बेडिंग

1, मानक बेडिंग पीव्हीसी सामग्रीचा अवलंब करते;

2, PE किंवा LSZH बेडिंग बाह्य-म्यान सामग्रीशी जुळण्यासाठी उपलब्ध आहे.

वैकल्पिक इलेक्ट्रोमॅग्नेटिक-शिल्डिंग स्तर

इन्व्हर्टर आणि कंट्रोल डिव्हाइसेसमधून औद्योगिक इलेक्ट्रोमॅग्नेटिक हस्तक्षेप रोखण्यासाठी इन्सुलेशन आणि बेडिंगमध्ये वैकल्पिक तांबे-टेप शील्ड बसवले जाते.

उदाहरण: Cu/PVC-Shield/STA/PE

एकाधिक-कोर-संयोजन लेआउट

2-कोर, 3-कोर, 4-कोर, 5-कोर, 3+1 कोर, 3+2 कोर, 4+1 कोर कॉन्फिगरेशन

विशेष सुधारित कार्यात्मक बाह्य आवरण

ज्वाला-प्रतिरोधक, आग-प्रतिरोधक, अतिनील-प्रतिरोधक, तेल-प्रतिरोधक, अँटी-टर्माइट, शीत-प्रतिरोधक आणि गंजरोधक कार्यक्षमतेसाठी सानुकूल म्यान

टायटॉन्ग केबलवरून मोठ्या प्रमाणात केबल्स ऑर्डर करण्याची कारणे?

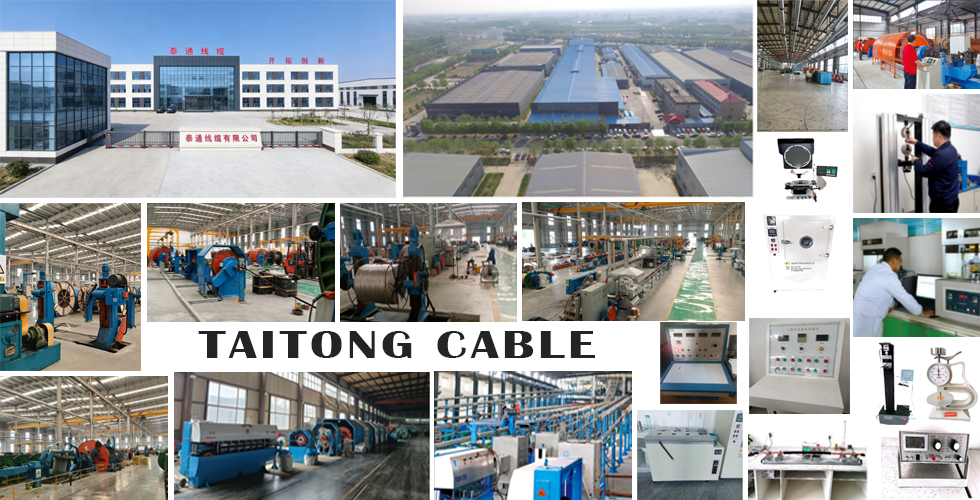

वायर्स आणि केबल्सचा मोठ्या प्रमाणावर चीनी-आधारित निर्माता म्हणून, टायटॉन्ग केबलने 2002 पासून सुप्रसिद्ध मोठ्या प्रकल्पांसाठी केबलचा पुरवठा केला आहे आणि दीर्घकालीन विश्वासार्ह सहकारी भागीदारी तयार केल्या आहेत. आम्ही परदेशात-देणारं आंतरराष्ट्रीय व्यापार आणि मोठ्या प्रमाणात ऑर्डर सेवा खरेदीचा समृद्ध अनुभव जमा केला आहे. पाच स्वतंत्र उत्पादन संयंत्रे आणि प्रदेशांमधील ३० हून अधिक शाखा कार्यालयांद्वारे समर्थित, आम्ही प्रीमियम-ग्रेड केबल वस्तू आणि जागतिक खरेदीदारांसाठी विचारशील वन-स्टॉप सेवा पुरवतो.

आमच्या कारखान्याने ISO-9001 गुणवत्ता-व्यवस्थापन, ISO-14001 पर्यावरण-व्यवस्थापन, ISO-45001 व्यावसायिक-सुरक्षा-आरोग्य प्रमाणपत्रे, CE अनुपालन आणि तृतीय-पक्ष प्रकार-चाचणी मंजूरी यासह पूर्ण-सेट अधिकृत पात्रता प्राप्त केली आहे. आमच्या सर्व केबल्स IEC आंतरराष्ट्रीय तपशील, HD, VDE आणि इतर प्रादेशिक मानकांचे काटेकोरपणे पालन करतात.

मजबूत उत्पादन क्षमतेच्या बळावर, आम्ही जगभरातील उर्जा - अभियांत्रिकी प्रकल्प, कारखाना बांधकाम, निवासी-क्षेत्र विकास, नगरपालिका-नागरी पायाभूत सुविधा आणि मोठ्या प्रमाणात गोदाम सुविधांसाठी जलद-ट्रॅक स्टॉक तयार करण्याची हमी देतो. आमच्या 35-kV च्या खाली रेट केलेल्या पूर्ण-मालिका केबल्स आंतरराष्ट्रीय-मानक आवश्यकता पूर्ण करतात. लो व्होल्टेज मल्टी-कोर एसटीए आर्मर्ड कॉपर पीव्हीसी इन्सुलेटेड आणि शीथ केलेल्या पॉवर केबल्स, NYBY मालिकेसह, मोठ्या प्रमाणात खरेदीसाठी आमच्या प्रमुख उत्पादनांमध्ये स्थान आहे. अनुभवी विक्री संघ आणि ठोस औद्योगिक ताकदीसह, आम्ही मोठ्या-व्हॉल्यूम केबल खरेदीसाठी तुमचे विश्वासार्ह दीर्घकालीन पुरवठादार आहोत.
