ग्रिडसाठी 1kV LV पॉवर केबल्स का आवश्यक आहेत

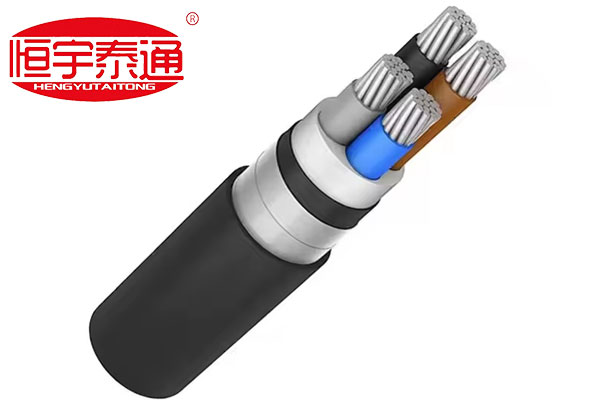

सारांश: दुय्यम वीज वितरण नेटवर्क, व्यावसायिक कॉम्प्लेक्स आणि स्थानिकीकृत औद्योगिक झोनमध्ये, कमी-व्होल्टेज रेषा अंतिम वापरकर्त्यांसाठी अंतिम, सर्वात गंभीर दुवा बनवतात.1kV आणि त्याहून कमी रेट केलेल्या लो-व्होल्टेज पॉवर वितरण केबल्स या नेटवर्कसाठी प्राथमिक वाहिनी म्हणून काम करतात. हा लेख अंतर्गत मल्टी-कोर मेकॅनिक्स, भौतिक फायदे आणि मानक 0.6/1kV बख्तरबंद ॲल्युमिनियम केबल्सचे सुरक्षा आर्किटेक्चर तोडतो, ज्यामुळे प्रकल्प व्यवस्थापकांना त्यांची पॉवर ग्रिड कार्यक्षमता वाढवण्यास मदत होते.

सामग्री सारणी

परिचय

0.6/1kV 5-कोर पॉवर केबल्सचे स्ट्रक्चरल इंजिनिअरिंग

कमी-व्होल्टेज वितरणामध्ये ॲल्युमिनियमचा धोरणात्मक खर्च लाभ

आधुनिक पॉवर टेंडर्समध्ये 5-कोर सिस्टीमची आवश्यकता

फॅक्टरी-थेट अनुपालन आणि प्रकल्प सोर्सिंग

परिचय

मध्यम व्होल्टेज सबस्टेशनपासून स्थानिक ग्राहक ग्रिडमध्ये संक्रमण करण्यासाठी अविश्वसनीयपणे स्थिर दुय्यम वितरण केबल्स आवश्यक आहेत. 1kV आणि त्याहून कमी वर कार्यरत, या सर्किट्सने सतत चढ-उतार लोड प्रोफाइल, सिंगल-फेज असमतोल आणि बाह्य भौतिक ग्राउंड डिस्टर्बन्सेसचे व्यवस्थापन केले पाहिजे. महापालिकेच्या इमारतींचे अंदाजपत्रक न वाढवता या मागण्या हाताळण्यासाठी, इलेक्ट्रिकल सल्लागार बख्तरबंद ॲल्युमिनियम केबल्सवर मोठ्या प्रमाणावर अवलंबून असतात.

दीर्घकालीन स्थिरतेसाठी अचूकपणे अभियंता,Taitong केबल प्रीमियम-ग्रेड 0.6/1kV लो-व्होल्टेज पॉवर वितरण केबल्स तयार करते. विशेष कॉम्पॅक्टिंग आणि मल्टी-कोर ट्विस्टिंग तंत्रज्ञानाचा वापर करून, आमच्या ओळी जागतिक उपयुक्तता विकासासाठी यांत्रिक लवचिकता आणि इलेक्ट्रिकल निर्भरता यांचे आदर्श मिश्रण देतात.

0.6/1kV 5-कोर पॉवर केबल्सचे स्ट्रक्चरल इंजिनिअरिंग

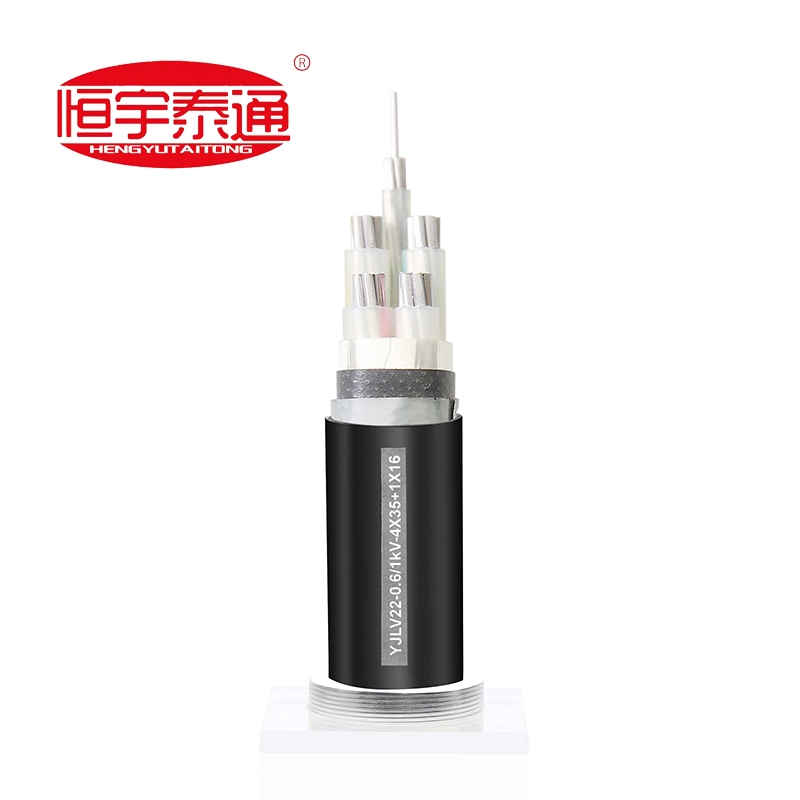

YJLV22-0.6/1kV सारख्या मानक कॉन्फिगरेशनकडे पाहता, केबल क्रॉस-सेक्शन थेट दफन किंवा डक्ट इन्स्टॉलेशनसाठी तयार केलेली प्रगत बहु-स्तरीय संरक्षक प्रणाली प्रकट करते:

कॉम्पॅक्टेड ॲल्युमिनियम कंडक्टर:कोरमधील हवेतील अंतर दूर करताना इलेक्ट्रिकल क्रॉस-सेक्शन जास्तीत जास्त करण्यासाठी उच्च-शुद्धता ॲल्युमिनियमपासून आकार आणि अडकलेले.

क्रॉस-लिंक्ड पॉलिथिलीन (XLPE) इन्सुलेशन:उच्च डायलेक्ट्रिक इन्सुलेशन प्रदान करते आणि कोर कंडक्टरला 90°C पर्यंत सतत तापमानात सुरक्षितपणे कार्य करण्यास अनुमती देते.

आतील बेडिंग आणि फिलर:नॉन-हायग्रोस्कोपिक पॉलीप्रॉपिलिन मटेरियल जे मल्टी-कोर स्ट्रक्चर पूर्णपणे गोलाकार आणि संरचनात्मकदृष्ट्या संतुलित ठेवते.

डबल स्टील टेप आर्मर (DSTA):ओव्हरलॅपिंग मेटॅलिक टेप्स बाह्य जाकीटच्या खाली घट्ट गुंडाळल्या जातात, ज्यामुळे भूमिगत क्रशिंग भार आणि उत्खनन फावडे प्रभावांविरुद्ध हेवी-ड्युटी प्रतिकार होतो.

हेवी-ड्यूटी पीव्हीसी बाह्य जाकीट:एक प्रगत पर्यावरण ट्रॅकिंग स्तर प्रदान करते जो मातीतील आम्ल, ओलावा घुसखोरी आणि अपघर्षक पोशाखांना प्रतिकार करतो.

कमी-व्होल्टेज वितरणामध्ये ॲल्युमिनियमचा धोरणात्मक खर्च लाभ

विस्तृत प्रादेशिक दुय्यम ग्रिडसाठी, तांबे कोर वापरल्याने खरेदीचे बजेट गगनाला भिडते. आधुनिक लो-व्होल्टेज सिस्टम दोन निर्णायक कारणांसाठी कॉम्पॅक्टेड ॲल्युमिनियम कंडक्टर निवडतात:

1. नाट्यमय बजेट बचत:अत्यंत अस्थिर तांबे पर्यायांच्या तुलनेत ॲल्युमिनिअम कोर खरेदीमुळे भौतिक खर्चात 40% पर्यंत कपात होते, ज्यामुळे कंत्राटदारांना कठोर आर्थिक मर्यादेत ग्रिड फुटप्रिंट्सचा विस्तार करता येतो.

2.साइटवर सरलीकृत हाताळणी:ॲल्युमिनियम कोरच्या हलक्या वजनामुळे या मल्टी-कोर केबल्सना वळण असलेल्या भूमिगत नाल्यांमधून ड्रॅग करणे किंवा खोल खंदकांमध्ये घालणे सोपे होते, ज्यामुळे क्रूचा थकवा आणि इंस्टॉलेशनचे तास कमी होतात.

आधुनिक पॉवर टेंडर्समध्ये 5-कोर सिस्टीमची आवश्यकता

आंतरराष्ट्रीय इमारत नियम आणि पॉवर ग्रिड तपशील वारंवार अनिवार्य असतात5-कोर केबल आर्किटेक्चर(उदा., 3 फेज + 1 न्यूट्रल कोर + 1 समर्पित ग्राउंडिंग कोअर) जुन्या 4-कोर डिझाइनपेक्षा:

सुपीरियर हार्मोनिक हाताळणी:आधुनिक व्यावसायिक झोन नॉन-रेखीय भारांनी भरलेले आहेत जे उच्च हार्मोनिक प्रवाहांना तटस्थ रेषेतून मागे ढकलतात. आमची समर्पित तटस्थ कोर कॉन्फिगरेशन थर्मल ओव्हरलोड्स प्रतिबंधित करते.

निर्दोष दोष ग्राउंडिंग:एकात्मिक, विभक्त ग्राउंडिंग कोर (PE) पृथ्वीवर तात्काळ, कमी-प्रतिबाधा मार्ग प्रदान करते. हे सुनिश्चित करते की सर्किट ब्रेकर एखाद्या बिघाडाच्या वेळी त्वरित ट्रिप करतात, डाउनस्ट्रीम उपकरणे आणि कर्मचाऱ्यांना धोकादायक टच-व्होल्टेजपासून संरक्षण करतात.

फॅक्टरी-थेट अनुपालन आणि प्रकल्प सोर्सिंग

दुय्यम पॉवर ग्रिड विस्तार प्रकल्पांमध्ये इंस्टॉलेशन त्रुटी किंवा उत्पादन त्रुटींसाठी शून्य मार्जिन सोडले जाते. कमी-व्होल्टेज पायाभूत सुविधा अचूक तांत्रिक संरेखनाची मागणी करतातIEC 60502-1आंतरराष्ट्रीय मानक प्रोटोकॉल.

येथेTaitong केबल, आम्ही कठोर 100% फॅक्टरी-थेट कस्टमाइज्ड उत्पादन मॉडेल लागू करतो. आम्ही वृद्धत्व, जेनेरिक वेअरहाऊस स्टॉक साफ करत नाही. त्याऐवजी, कमी-व्होल्टेज वितरण केबल्सची प्रत्येक बॅच आपल्या अचूक प्रोजेक्ट बिल्स ऑफ क्वांटिटीज (BOQ) शी जुळण्यासाठी सानुकूल-एक्सट्रूड केली जाते, निर्दिष्ट क्रॉस-सेक्शनल पायऱ्या (उदा. 4✖35 + 1✖16mm2), विशेष जॅकेट ट्रॅकिंग रंग आणि स्थानिक विद्युत नियमांचे अचूक अनुपालन सुनिश्चित करते.

आमच्या लो-व्होल्टेज अभियांत्रिकी विभागाशी आजच संपर्क साधाअधिकृत टाईप-टेस्ट कॅटलॉग, क्रॉस-सेक्शनल डिझाइन ब्लूप्रिंट्स सुरक्षित करण्यासाठी किंवा तुमच्या आगामी प्रोजेक्ट टेंडरसाठी एक्सप्रेस, कॉन्ट्रॅक्ट-रेडी फॅक्टरी प्राइसिंग मॅट्रिक्स प्राप्त करण्यासाठी!
