लवचिक मिनरल इन्सुलेटेड केबल्स सुरक्षित ग्रिड्स का

सारांश:उच्च घनतेच्या गगनचुंबी इमारती, भूमिगत संक्रमण नेटवर्क आणि भारी पेट्रोकेमिकल झोनसाठी, सार्वजनिक सुरक्षिततेचे संरक्षण करण्यासाठी अग्निरोधक वायरिंगचा अंतिम स्तर निर्दिष्ट करणे आवश्यक आहे.मिनरल इन्सुलेटेड लवचिक आग-प्रतिरोधक केबल्सइलेक्ट्रिकल फायर सर्व्हायव्हॅबिलिटीच्या परिपूर्ण शिखराचे प्रतिनिधित्व करा. हा लेख प्रगत स्ट्रक्चरल ऍनाटॉमी, अत्यंत फायर-वॉटर-शॉक संरक्षण यंत्रणा आणि औद्योगिक-श्रेणी 0.6/1kV NG-A पॉवर केबल मालिकेचे रूटिंग फायदे तोडतो.

सामग्री सारणी

परिचय

0.6/1kV NG-A लवचिक मिनरल इन्सुलेटेड केबल्सचा स्ट्रक्चरल लेआउट

अंतिम फायर सर्व्हायव्हल: ज्वाला, पाणी आणि प्रभावावर मात करणे

लवचिकता ऑन-साइट इंस्टॉलेशनसाठी गेम का बदलते

फॅक्टरी-थेट कस्टमायझेशन आणि सोर्सिंग अनुपालन

परिचय

जेव्हा मोठ्या आगीचा उद्रेक एखाद्या व्यावसायिक कॉम्प्लेक्स किंवा औद्योगिक रिफायनरीशी तडजोड करतो, तेव्हा मानक प्लास्टिक-इन्सुलेटेड केबल काही मिनिटांतच निकामी होतात, ज्यामुळे स्ट्रक्चरल लाइफलाइनची वीज खंडित होते. अगदी मानक ज्वाला-प्रतिरोधक किंवा मूलभूत आग-प्रतिरोधक तारांमध्ये कठोर थर्मल थ्रेशोल्ड असतात. गंभीर सर्किट्ससाठी-जसे की मुख्य फायर लिफ्ट, बॅकअप वेंटिलेशन सिस्टम आणि आपत्कालीन नियंत्रण नियंत्रण पॅनेल-आधुनिक अभियांत्रिकी वैशिष्ट्यांसाठी विशेष केबल्स आवश्यक असतात ज्या फक्त बर्न करू शकत नाहीत.

या बिनधास्त जागतिक पायाभूत सुरक्षा मापदंडांची पूर्तता करण्यासाठी, Taitong Cable Co., Ltd. उच्च-कार्यक्षमता लवचिक खनिज इन्सुलेटेड फायर-प्रतिरोधक केबल्स तयार करते. ज्वलन धोके पूर्णपणे काढून टाकणाऱ्या अजैविक सामग्रीसह अभियंता, आमच्या उत्पादन लाइन्स जगभरातील उच्च-प्रोफाइल अभियांत्रिकी प्रकल्पांना अंतिम ऑपरेशनल सुरक्षा मार्जिन देतात.

0.6/1kV NG-A लवचिक मिनरल इन्सुलेटेड केबल्सचा स्ट्रक्चरल लेआउट

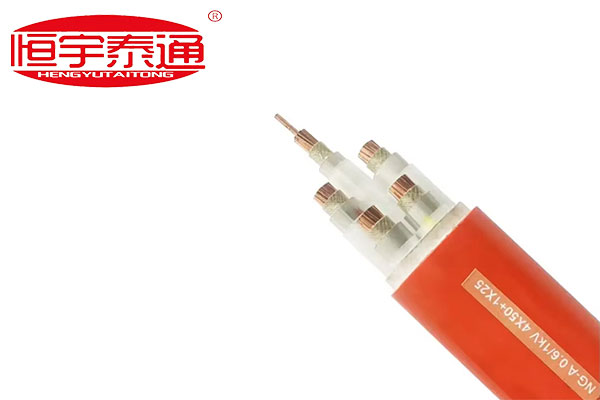

मानक सिंथेटिक पॉलिमर वितरण वायर्सच्या विपरीत, NG-A 0.6/1KV 4 X 50 + 1 X25 mm" आर्किटेक्चर कायमस्वरूपी ढाल तयार करण्यासाठी अजैविक खनिज संयुगे वापरते.

तीव्र उष्णतेच्या विरोधात:

उच्च-शुद्धता तांबे कंडक्टर:दैनंदिन फुल-लोड कार्यक्षमतेदरम्यान मजबूत पॉवर ट्रान्समिशन आणि कमी प्रतिकाराची हमी देण्यासाठी अडकलेल्या विद्युत तांब्याच्या तारांपासून तयार केले जाते.

अजैविक खनिज इन्सुलेशन अडथळा:अत्यंत स्थिर खनिजे (जसे की मॅग्नेशियम ऑक्साईड किंवा विशेष कृत्रिम खनिज टेप) वापरून गुंडाळलेले आणि कॉम्पॅक्ट केलेले. या थरामध्ये पूर्णपणे शून्य सेंद्रिय पदार्थ असतात, म्हणजे ते प्रज्वलित करू शकत नाही, आग पकडू शकत नाही किंवा ज्वलन टिकवू शकत नाही.

अंतर्गत फिलर आणि संरक्षक बेडिंग:फ्लेम-प्रूफ, गैर-विषारी खनिज यौगिकांपासून बनविलेले जे यांत्रिक तणावाखाली संरचनात्मक कोर गोलाकार राखतात.

ॲल्युमिनियम / धातूचे संरक्षणात्मक आवरण:निर्दोष वॉटरप्रूफिंग आणि मजबूत इलेक्ट्रोमॅग्नेटिक शील्डिंग (EMI) प्रदान करणाऱ्या बाह्य आवरणाखाली एक अखंड धातूचा कंटेनमेंट लेयर.

हेवी-ड्यूटी सुरक्षा बाह्य जाकीट:चमकदार नारिंगी/लाल ज्वाला-प्रतिरोधक, कमी-स्मोक जॅकेट जे सामायिक केबल ट्रेमध्ये उत्कृष्ट ट्रॅकिंग प्रतिरोध आणि स्पष्ट सुरक्षा ओळख प्रदान करते.

अंतिम फायर सर्व्हायव्हल: ज्वाला, पाणी आणि प्रभावावर मात करणे

स्टँडर्ड फायर-रेट केलेल्या इलेक्ट्रिकल लाइन्सची चाचणी सामान्यत: कोरड्या ज्वालाच्या प्रदर्शनाविरूद्ध केली जाते. तथापि, वास्तविक-जागतिक संरचनात्मक आगींमध्ये एकाच वेळी तीन भिन्न विध्वंसक शक्तींचा समावेश होतो: तीव्र उष्णता, आपत्कालीन स्प्रिंकलर सिस्टीममधून जड पाण्याचा फवारा आणि दगडी बांधकाम किंवा पडणा-या बीमचे शारीरिक परिणाम.

NS 6387 CWZ प्रोटोकॉल सारख्या कठोर आंतरराष्ट्रीय निकषांचे पालन करून NG-A लवचिक मिनरल इन्सुलेटेड सिरीज विशेषत: या कंपाऊंड धोक्यांपासून वाचण्यासाठी तयार केली गेली आहे:

1. फ्लेम रेझिस्टन्स (C):180 मिनिटांपर्यंत 950°C वर थेट प्रखर बर्निंगच्या संपर्कात असताना सतत इलेक्ट्रिकल सर्किटची अखंडता राखते.

2.पाणी स्प्रे प्रतिरोध (डब्ल्यू):15 मिनिटांसाठी 650 डिग्री सेल्सिअस थेट ज्वाला आणि त्यानंतर 15 मिनिटे जड फायर-होज वॉटर स्प्रेच्या अधीन असताना शॉर्ट सर्किटिंगचा यशस्वीपणे प्रतिकार करते.

3.मेकॅनिकल शॉक रेझिस्टन्स (Z):950°C फ्लेम टेस्टिंग परिस्थितीत यांत्रिक स्ट्राइकिंग बारद्वारे वारंवार हातोडा मारला जात असताना स्थिर उर्जा प्रवाह राखतो.

लवचिकता ऑन-साइट इंस्टॉलेशनसाठी गेम का बदलते

ऐतिहासिकदृष्ट्या, खनिज-इन्सुलेटेड रेषा वापरणे म्हणजे जुन्या पद्धतीचे, कठोर हेवी कॉपर-क्लड रॉड्स (BTTZ) हाताळणे. त्या पारंपारिक प्रणालींना जटिल, महागडे वाकणारी साधने आवश्यक होती, कमी उत्पादन लांबीमुळे ग्रासले होते आणि गुंतागुंतीच्या जोड्यांमुळे जास्त मजुरीचा खर्च येतो.

टायटॉन्ग केबलचे आधुनिक NG-A लवचिक खनिज डिझाइन या इंस्टॉलेशन वेदना बिंदूंचे निराकरण करते:

घट्ट त्रिज्या वाकणे:अडकलेले कंडक्टर आणि लवचिक मिनरल शील्डिंग टेप स्ट्रक्चरल काँक्रीटच्या खांबांभोवती आणि घट्ट स्विचबोर्ड कॅबिनेटच्या आतील बाजूस सहजतेने वाकण्याची परवानगी देतात.

सतत लांब धावा:विस्तारित सतत ड्रम लांबीमध्ये उत्पादित, मध्यवर्ती मध्य-रन केबल जॉइंट्सची आवश्यकता पूर्णपणे काढून टाकते, विद्युत असुरक्षा बिंदू कमी करते.

फॅक्टरी-थेट कस्टमायझेशन आणि सोर्सिंग अनुपालन

एलिट-स्तरीय व्यावसायिक पायाभूत सुविधा प्रकल्प असत्यापित सामग्री किंवा संरचनात्मक कमजोरींसाठी पूर्णपणे शून्य मार्जिनला परवानगी देतात. खनिज वितरण प्रणालीच्या प्रत्येक बॅचने तुमच्या अचूक विद्युत अभियांत्रिकी बिल ऑफ क्वांटिटीज (BOQ) सह उत्तम प्रकारे संरेखित केले पाहिजे.

येथेTaitong केबल कं, लि., आम्ही 100% फॅक्टरी-थेट सानुकूलित उत्पादन मॉडेलच्या बाजूने कठोर, मोठ्या प्रमाणात उत्पादित इन्व्हेंटरी क्लिअरिंग सिस्टम नाकारतो. तुमच्या अचूक कॉन्फिगरेशन आवश्यकतांशी जुळण्यासाठी आम्ही लवचिक मिनरल इन्सुलेटेड केबल्सच्या प्रत्येक बॅचचे अभियंता आणि उत्पादन करतो—विशिष्ट कोर संख्या, अचूक क्रॉस-सेक्शनल व्यवस्था आणि तुमच्या प्रोजेक्टच्या अचूक इलेक्ट्रिकल पॅरामीटर्सशी संरेखित करण्यासाठी कस्टम स्ट्रक्चरल लांबी.

आमच्या उच्च-सुरक्षा पॉवर अभियांत्रिकी कार्यसंघाशी आजच संपर्क साधाअधिकृत चाचणी अहवाल, तपशीलवार संरचनात्मक रेखाचित्रे मिळवण्यासाठी किंवा तुमच्या आगामी ग्रिड इन्फ्रास्ट्रक्चर टेंडरसाठी एक्स्प्रेस, फॅक्टरी-थेट खर्चाचा अंदाज प्राप्त करण्यासाठी!
