4-कोर आर्मर्ड ॲल्युमिनियम केबल्स पॉवर ग्रिड्स का

सारांश: औद्योगिक उपयोगिता विस्तार, सौर संयंत्र संकलन नेटवर्क आणि व्यावसायिक इमारत वितरण मुख्यांमध्ये, घट्ट खरेदी बजेटसह थेट-दफन टिकाऊपणा संतुलित करणे ही मुख्य अभियांत्रिकी प्राथमिकता आहे. 4-कोर आर्मर्ड ॲल्युमिनियम पॉवर केबल्स (YJLV22 / 0.6/1kV मालिका) कमी-व्होल्टेज दुय्यम नेटवर्कसाठी उच्च-विश्वसनीयता ट्रान्समिशन सोल्यूशन म्हणून काम करतात. हा तांत्रिक लेख बहुस्तरीय डिझाइन, दुहेरी स्टील टेप आर्मर मेकॅनिक्स आणि 4-कोर ॲल्युमिनियम पॉवर केबल्सला आंतरराष्ट्रीय पायाभूत सुविधा निविदांसाठी सर्वोच्च पर्याय बनवणारे किमतीचे फायदे यांचे विश्लेषण करतो.

सामग्री सारणी

परिचय

4-कोर आर्मर्ड ॲल्युमिनियम केबल्सचे स्ट्रक्चरल आर्किटेक्चर

दुहेरी स्टील टेप चिलखत: थेट-दफन उपयुक्तता धावांचे रक्षण करणे

4-कोर डिझाइन: थ्री-फेज लो-व्होल्टेज पॉवर सुव्यवस्थित करणे

अडकलेल्या ॲल्युमिनियम कंडक्टरचे किमतीचे फायदे

प्रादेशिक पॉवर ग्रिड्समधील प्राथमिक अनुप्रयोग परिस्थिती

फॅक्टरी-डायरेक्ट कस्टमायझेशन आणि सोर्सिंग सुरक्षा

परिचय

भूगर्भातील लो-व्होल्टेज पॉवर डिस्ट्रीब्युशन लाईन्सवर प्रचंड शारीरिक ताण पडतो. भूगर्भातील खंदक नॉन-आर्मर्ड केबल्सला मातीची हालचाल, कॉम्पॅक्शन फोर्स, तीक्ष्ण खडकाच्या कडा आणि संभाव्य उंदीरांच्या घुसखोरीमुळे उघड करतात. या व्यतिरिक्त, दीर्घ वितरण कालावधीत तांबे कंडक्टर निर्दिष्ट केल्याने कच्च्या मालाचा खर्च आणि मालवाहतुकीचा खर्च लक्षणीय वाढतो.

या प्रतिष्ठापन अडथळ्यांचे निराकरण करण्यासाठी, Taitong केबल प्रीमियम 0.6/1kV 4-कोर स्टील टेप आर्मर्ड ॲल्युमिनियम पॉवर केबल्स तयार करते. मजबूत दुहेरी स्टील टेप आर्मरिंगसह उच्च-वाहकता अडकलेल्या ॲल्युमिनियम कंडक्टरची जोडणी करून, आमच्या केबल्स जागतिक उपयुक्तता कंत्राटदारांसाठी विश्वसनीय यांत्रिक सामर्थ्य आणि सतत वीज वितरण प्रदान करतात.

4-कोर आर्मर्ड ॲल्युमिनियम केबल्सचे स्ट्रक्चरल आर्किटेक्चर

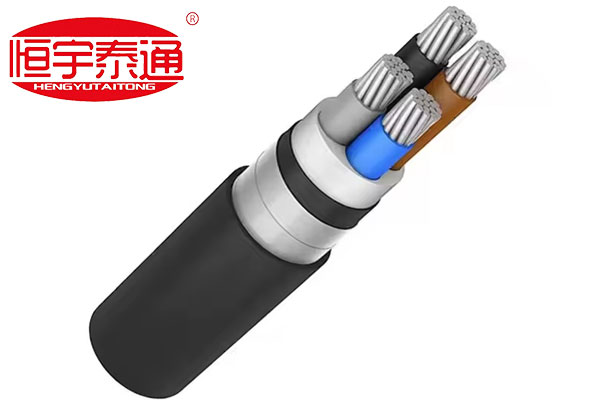

4-कोर आर्मर्ड ॲल्युमिनियम पॉवर केबल क्रॉस-सेक्शनचा तपशीलवार दृष्टीक्षेप, कठीण भूमिगत परिस्थितीसाठी तयार केलेले स्तरित अभियांत्रिकी स्पष्ट करते:

कॉम्पॅक्टेड स्ट्रेंडेड ॲल्युमिनियम कंडक्टर: इष्टतम विद्युत चालकता सुनिश्चित करताना केबल व्यासापर्यंत घट्ट अडकलेल्या उच्च-शुद्धतेच्या इलेक्ट्रिकल ॲल्युमिनियमच्या तारांपासून तयार केलेले.

रंग-कोडित XLPE/PVC इन्सुलेशन:रंग-कोडेड फेज इन्सुलेशन (उदा., तपकिरी, निळा, काळा, राखाडी) साइटच्या स्थापनेदरम्यान अचूक फेज ओळख आणि सरलीकृत टर्मिनल कनेक्शनला अनुमती देते.

एक्सट्रुडेड इनर बेडिंग:चिलखत घर्षण नुकसान टाळण्यासाठी एकत्र केलेल्या कोर बंडलवर गुळगुळीत आतील संरक्षक उशीचा थर गुंडाळला जातो.

डबल स्टील टेप आर्मर (DSTA):ओव्हरलॅपिंग हेलिकल स्टील आर्मर टेप आतील बेडिंगभोवती सुरक्षितपणे गुंडाळले जातात, जड बाह्य प्रभाव आणि रेडियल दाब शोषून घेतात.

हवामानरोधक बाह्य आवरण:हेवी-ड्यूटी, UV-स्थिर PVC किंवा PE बाह्य जाकीट जमिनीतील ओलावा, ऍसिड गंज आणि पृष्ठभागावर ओरखडा.

दुहेरी स्टील टेप चिलखत: थेट-दफन उपयुक्तता धावांचे रक्षण करणे

प्रकल्प सल्लागार आणि EPC कंत्राटदार भूमिगत केबल स्थापनेसाठी डबल स्टील टेप आर्मर (DSTA) का निर्दिष्ट करतात?

1.प्रत्यक्ष-दफन सुसंगतता:आर्मर्ड केबल्स महागड्या बाह्य PVC किंवा काँक्रीट कंड्युट पाईप्सची गरज दूर करतात, ज्यामुळे खुल्या पृथ्वीच्या खंदकात थेट स्थापना होऊ शकते आणि एकूण नागरी बांधकाम खर्च कमी होतो.

2. अत्यंत क्रश आणि प्रभाव प्रतिकार:जमिनीच्या पृष्ठभागावरील मातीची वस्ती आणि ओव्हरहेडमधून जाणारी जड वाहने सतत उभ्या शक्तीचा वापर करतात. दुहेरी स्टील टेप रॅप अंतर्गत कंडक्टरचे विकृती आणि भौतिक पंक्चरपासून संरक्षण करतात.

3. भूगर्भीय कीटक संरक्षण:उंदीर आणि बुरुजिंग कीटक मऊ बाह्य पॉलिमरमधून वारंवार चघळतात. स्टील टेप लेयर एक अभेद्य भौतिक अडथळा निर्माण करतो जो 30 वर्षांच्या पुढे लाइन सेवा आयुष्य वाढवतो.

4-कोर डिझाइन: थ्री-फेज लो-व्होल्टेज पॉवर सुव्यवस्थित करणे

4-कोर कॉन्फिगरेशन विशेषतः थ्री-फेज फोर-वायर वितरण नेटवर्कसाठी डिझाइन केलेले आहे (3 Ph+N):

संतुलित फेज वितरण:एका केबल बंडलमध्ये पूर्ण-आकाराच्या तटस्थ कंडक्टरसह तीन फेज कंडक्टर सामावून घेतात.

सरलीकृत लेआउट:एकाधिक सिंगल-कोर केबल चालवण्याच्या तुलनेत केबल घालण्याचे श्रम आणि केबल ट्रे जागेची आवश्यकता कमी करते.

अडकलेल्या ॲल्युमिनियम कंडक्टरचे किमतीचे फायदे

कच्च्या मालाच्या किंमतीमुळे पायाभूत सुविधांच्या व्यवहार्यतेवर लक्षणीय परिणाम होतो. तांब्याऐवजी अडकलेल्या ॲल्युमिनियम कंडक्टरचा वापर केल्याने स्पष्ट आर्थिक फायदे मिळतात:

भरीव भांडवली बचत:ॲल्युमिनिअम तांब्याच्या मटेरिअल किमतीच्या काही अंशात उत्कृष्ट वीज वाहून नेण्याची क्षमता प्रदान करते, ज्यामुळे कंत्राटदारांना प्रकल्पाचे अंदाजपत्रक लांब वितरण अंतरापर्यंत वाढवता येते.

कमी वाहतूक आणि हाताळणी वजन:ॲल्युमिनिअमची लाइटवेट प्रॉपर्टी केबल ट्रे खेचणे सुलभ करते, इंस्टॉलेशन मनुष्यबळाचे तास कमी करते आणि परदेशी शिपिंगसाठी कंटेनर फ्रेट लोडिंगला अनुकूल करते.

प्रादेशिक पॉवर ग्रिड्समधील प्राथमिक अनुप्रयोग परिस्थिती

त्यांच्या संरचनात्मक टिकाऊपणा आणि उच्च खर्च-कार्यक्षमतेमुळे धन्यवाद, टायटॉन्ग केबलच्या 4-कोर आर्मर्ड ॲल्युमिनियम लाइन्स जागतिक निविदांमध्ये मोठ्या प्रमाणावर वैशिष्ट्यीकृत आहेत:

सोलर आणि विंड फार्म कलेक्शन नेटवर्क:लो-व्होल्टेज एसी पॉवर स्टेप-अप ट्रान्सफॉर्मरपासून विस्तीर्ण सौर क्षेत्रांमध्ये मुख्य वितरण केंद्रापर्यंत वाहतूक करणे.

औद्योगिक आणि व्यावसायिक संकुले:मुख्य युटिलिटी ट्रान्सफॉर्मरला कारखाना वितरण पॅनेलशी जोडणारे भूमिगत मुख्य फीडर रूट करणे.

उपनगरीय ग्रीड विस्तार निविदा:वाढत्या निवासी झोनमध्ये हवामान-संबंधित वीज खंडित होण्यापासून रोखण्यासाठी दफन केलेल्या बख्तरबंद नेटवर्कसह नाजूक ओव्हरहेड लाइन बदलणे.

फॅक्टरी-डायरेक्ट कस्टमायझेशन आणि सोर्सिंग सुरक्षा

युटिलिटी टेंडर्स इन्सुलेशन व्हॉईड्स, कंडक्टर व्हेरियंस किंवा आर्मर गॅपसाठी शून्य जागा सोडतात. जागतिक खरेदी करार IEC 60502-1 आणि BS 5467 सह मान्यताप्राप्त पॅरामीटर्सचे कठोर पालन करण्याची मागणी करतात.

येथेTaitong केबल, आम्ही 100% फॅक्टरी-थेट सानुकूलित उत्पादन मॉडेलद्वारे तुमच्या प्रकल्पाच्या अंमलबजावणीला समर्थन देतो. आम्ही प्री-मेड, जुन्या गोदामाच्या क्लिअरन्स आयटमला ढकलत नाही. त्याऐवजी, आम्ही 4-कोर आर्मर्ड ॲल्युमिनियम केबल्सची प्रत्येक बॅच तुमच्या प्रोजेक्टच्या अचूक बिल ऑफ क्वांटिटीज (BOQ)-कॅलिब्रेटिंग कंडक्टर क्रॉस-सेक्शन (16 mm2 पर्यंत 500 mm2), इन्सुलेशन जाडी, चिलखत पॅरामीटर्स आणि बाह्य मानक राष्ट्रीय सामग्रीशी जुळण्यासाठी थेट संरेखित करण्यासाठी सानुकूल-उत्पादन करतो.

विनंती करण्यासाठी आजच आमच्या पॉवर केबल अभियांत्रिकी विभागाशी संपर्क साधातुमच्या आगामी पॉवर टेंडरसाठी सत्यापित प्रकार-चाचणी अहवाल, सानुकूल मितीय रेखाचित्रे किंवा एक्सप्रेस, फॅक्टरी-थेट किंमत कोटेशन!
