शिल्डेड कंट्रोल केबल्स EMI नॉइज का प्रतिबंध करतात

सारांश:ऑटोमेटेड मॅन्युफॅक्चरिंग प्लांट्स, पॉवर जनरेशन स्टेशन्स आणि जटिल प्रक्रिया सुविधांमध्ये, कंट्रोल लाइन जड पॉवर लाइन्सच्या बाजूने चालतात, तीव्र इलेक्ट्रोमॅग्नेटिक फील्ड तयार करतात.ढाल केलेले नियंत्रण हस्तक्षेप विरोधी केबल्सया ऑपरेशन्सची विश्वसनीय मज्जासंस्था म्हणून काम करते. हा लेख बहुस्तरीय मटेरियल आर्किटेक्चर, इलेक्ट्रोमॅग्नेटिक इंटरफेरन्स (EMI) सप्रेशन मेकॅनिक्स आणि शील्डिंग फायद्यांचा भंग करतो जे आधुनिक औद्योगिक ऑटोमेशनसाठी प्रीमियम कंट्रोल केबल्स महत्त्वपूर्ण बनवतात.

सामग्री सारणी

परिचय

शिल्डेड अँटी-हस्तक्षेप नियंत्रण केबल्सची स्ट्रक्चरल ऍनाटॉमी

औद्योगिक आवाजाविरूद्ध ब्रेडेड शिल्डिंग का महत्त्वपूर्ण आहे

स्वयंचलित अभियांत्रिकीमधील गंभीर अनुप्रयोग परिस्थिती

फॅक्टरी-थेट अनुपालन आणि कस्टम ऑर्डरिंग

परिचय

औद्योगिक संयंत्रे अधिक स्मार्ट स्वयंचलित प्रणाली एकत्रित केल्यामुळे, इलेक्ट्रॉनिक उपकरणांची घनता वेगाने वाढते. हे उच्च-घनता वातावरण मोठ्या प्रमाणात इलेक्ट्रोमॅग्नेटिक इंटरफेरन्स (EMI) आणि रेडिओ फ्रिक्वेन्सी इंटरफेरन्स (RFI) निर्माण करते. पुरेशा शिल्डिंगशिवाय, प्रोग्रामेबल लॉजिक कंट्रोलर्स (PLC), सेन्सर्स आणि ॲक्ट्युएटर्सना पाठवलेले लो-व्होल्टेज कंट्रोल सिग्नल सहजपणे खराब होऊ शकतात, ज्यामुळे खोटे मशीन रीडिंग, सिस्टम एरर किंवा धोकादायक आपत्कालीन शटडाउन होऊ शकतात.

गंभीर स्वयंचलित सिग्नल सुरक्षित करण्यासाठी,Taitong केबलहेवी-ड्यूटी शील्ड कंट्रोल अँटी-हस्तक्षेप केबल्स तयार करते. दाट मेटॅलिक शील्डिंगसह अत्यंत लवचिक कंडक्टर एकत्र करून, या नियंत्रण रेषा जगभरातील मोठ्या प्रमाणावर व्यत्यय आलेल्या औद्योगिक झोनमध्ये निर्दोष सिग्नल वितरण सुनिश्चित करतात.

शिल्डेड अँटी-हस्तक्षेप नियंत्रण केबल्सची स्ट्रक्चरल ऍनाटॉमी

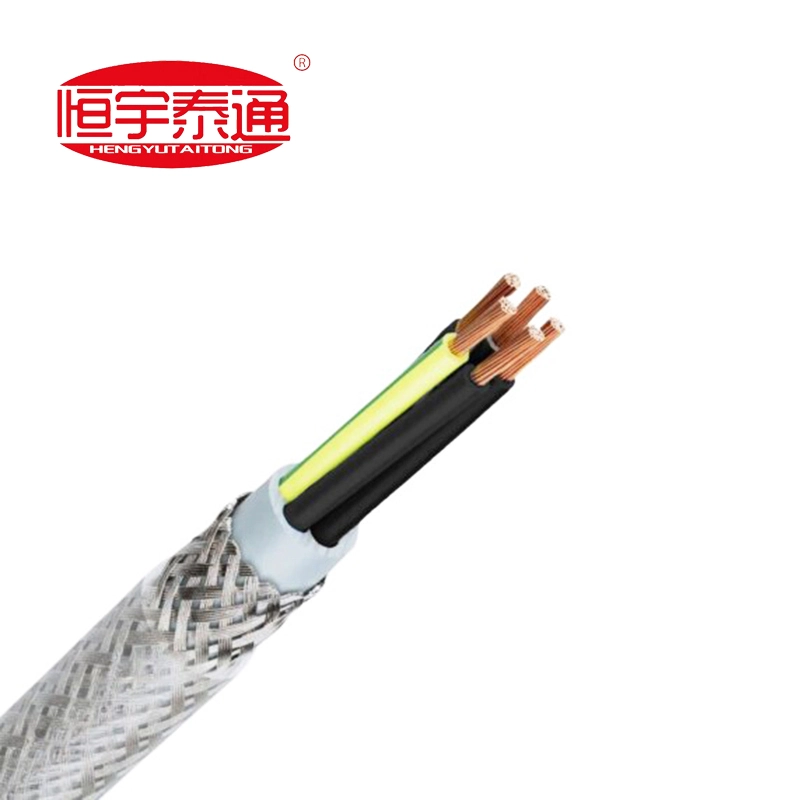

स्टँडर्ड कंट्रोल केबलचे अंतर्गत कॉन्फिगरेशन अंतर्गत कॉपर कंडक्टरपासून बाह्य आवाज वेगळे करण्यासाठी लेयर-बाय-लेयर इंजिनियर केलेले आहे:

उच्च-शुद्धता तांबे कंडक्टर: मल्टी-कोर, बारीक अडकलेल्या साध्या तांब्याच्या तारांनी बनलेले, जास्तीत जास्त विद्युत चालकता आणि नियंत्रण पॅनेलच्या आत घट्ट मार्गासाठी उत्कृष्ट लवचिकता प्रदान करते.

रंग-कोडेड इन्सुलेशन: प्रिमियम PVC किंवा XLPE इन्सुलेशन कंपाऊंड वेगळे रंग-कोडिंगसह (मानक हिरवे/पिवळे ग्राउंडिंग वायरसह) सरळ टर्मिनल ओळख आणि स्थापनेदरम्यान सुरक्षिततेसाठी.

आतील पलंग / आवरणाचा थर: गुळगुळीत पॉलिमर रॅप किंवा एक्सट्रूडेड लेयर जो वळणा-या कोरांना घट्ट बांधतो आणि आच्छादित ढालसाठी संरक्षणात्मक उशी बनवतो.

उच्च-कव्हरेज ब्रेडेड मेटॅलिक शील्ड: एक दाट, क्रॉस-विणलेली टिन केलेली तांबे किंवा स्टील वायरची वेणी जी अंतर्गत कोरांना आच्छादित करते, अभेद्य इलेक्ट्रोमॅग्नेटिक अडथळा म्हणून काम करते.

फ्लेम-रिटार्डंट बाह्य जाकीट: ओपन केबल ट्रेमध्ये तेलाचे शिडकाव, ओलावा ट्रॅकिंग, ओरखडा आणि ज्वालाचा प्रसार रोखण्यासाठी एक मजबूत PVC आवरण तयार केले जाते.

औद्योगिक आवाजाविरूद्ध ब्रेडेड शिल्डिंग का महत्त्वपूर्ण आहे

बेसिक इलेक्ट्रिकल लूपमध्ये अनशिल्डेड कंट्रोल वायर चांगले काम करत असताना, ऑटोमेटेड इंडस्ट्रियल हब तीन प्रमुख कार्यक्षमतेच्या कारणांसाठी उच्च-कव्हरेज ब्रेडेड शील्ड अनिवार्य करतात:

1. व्यापक EMI आणि RFI शोषण: धातूची वेणी फॅराडे पिंजरा म्हणून काम करते. हे आजूबाजूच्या मोठ्या मोटर्स, ट्रान्सफॉर्मर्स आणि उच्च-व्होल्टेज पॉवर केबल्समधून विकिरणित इलेक्ट्रोमॅग्नेटिक लहरींना रोखते, आतील कोर सिग्नल्समध्ये व्यत्यय आणण्यापूर्वी भटक्या प्रवाहांना सुरक्षितपणे जमिनीवर वळवते.

2.सुपीरियर लवचिक सामर्थ्य: स्थिर ॲल्युमिनियम फॉइल शील्ड्सच्या विपरीत जी डायनॅमिक मशिनरीमध्ये वारंवार वाकल्यावर सहजपणे फाटू शकतात किंवा क्रॅक करू शकतात, विणलेली धातूची वेणी सतत यांत्रिक फ्लेक्सिंग आणि वळणावळणात देखील 100% स्ट्रक्चरल शील्डिंग अखंडता राखते.

3.क्रॉस-टॉक प्रतिबंध: मल्टी-कोर कंट्रोल कंड्युट्समध्ये, एका वायरमधील उच्च-फ्रिक्वेंसी करंट्स शेजारच्या सर्किटमध्ये रक्तस्त्राव करू शकतात. अचूक ब्रेडिंग वैयक्तिक केबल गटांना वेगळे करते, स्वच्छ, स्वतंत्र डेटा प्रवाह सुनिश्चित करते.

स्वयंचलित अभियांत्रिकीमधील गंभीर अनुप्रयोग परिस्थिती

त्यांच्या हस्तक्षेप-विरोधी विश्वासार्हतेबद्दल धन्यवाद, शिल्डेड कंट्रोल केबल्स अचूक पायाभूत सुविधा निविदांमध्ये मोठ्या प्रमाणात निर्दिष्ट केल्या आहेत:

स्वयंचलित असेंब्ली आणि रोबोटिक्स लाइन्स: केंद्रीय पीएलसी कंट्रोल डेस्कला स्वयंचलित रोबोटिक आर्म्स आणि असेंब्ली कन्व्हेयरशी जोडणे ज्यांना अखंड कमांड लूप आवश्यक आहेत.

सबस्टेशन कंट्रोल आणि रिले पॅनेल: उच्च-व्होल्टेज पॉवर वातावरणात इंटरकनेक्टिंग मापन उपकरणे, संरक्षणात्मक रिले आणि स्विचगियर नियंत्रणे.

पेट्रोकेमिकल आणि प्रोसेसिंग रिफायनरीज: विस्तारित इनडोअर आणि आउटडोअर केबल रनवर नाजूक तापमान, दाब आणि फ्लो-मीटर सेन्सर रीडिंग प्रसारित करणे.

HVAC आणि इमारत व्यवस्थापन: स्वयंचलित वायुवीजन, लिफ्ट आणि सुरक्षा आर्किटेक्चर्स व्यवस्थापित करण्यासाठी व्यावसायिक उच्च-उंचाद्वारे सुरक्षित, कमी-आवाज नियंत्रण लूप रूट करणे.

फॅक्टरी-थेट अनुपालन आणि कस्टम ऑर्डरिंग

प्रिसिजन इंस्ट्रुमेंटेशन प्रतिबाधा असमतोल किंवा शिल्डिंग गॅपसाठी शून्य मार्जिनला अनुमती देते. औद्योगिक खरेदी करार IEC 60227 किंवा प्रादेशिक औद्योगिक निकषांसारख्या कठोर गुणवत्ता मानकांचे अचूक पालन करतात.

येथेTaitong केबल, आम्ही 100% फॅक्टरी-थेट सानुकूलित उत्पादन मॉडेलच्या बाजूने कठोर, मोठ्या प्रमाणात उत्पादित इन्व्हेंटरी क्लिअरिंग सिस्टम नाकारतो. आम्ही समजतो की प्रत्येक ऑटोमेशन सेटअपसाठी अद्वितीय कोर संख्या, विशिष्ट ग्राउंडिंग व्यवस्था आणि विशेष इन्सुलेशन गुणधर्म आवश्यक असतात. आम्ही कंट्रोल केबल्सच्या प्रत्येक बॅचचे थेट तुमच्या प्रोजेक्टच्या विशिष्ट बिल ऑफ क्वांटिटीज (BOQ) मध्ये कस्टम-निर्मिती करतो—कॅलिब्रेटिंग कोर साइझिंग, कव्हरेज रेशो आणि जॅकेट कंपाऊंड तुमच्या अचूक इलेक्ट्रिकल वातावरणाशी जुळण्यासाठी.

आजच आमच्या इन्स्ट्रुमेंटेशन इंजिनिअरिंग टीमशी संपर्क साधासत्यापित तांत्रिक रेखाचित्रे, सानुकूल कोर मांडणी मांडणीची विनंती करण्यासाठी किंवा तुमच्या आगामी प्रकल्प निविदेसाठी एक्सप्रेस, थेट-फॅक्टरी किंमत अंदाज प्राप्त करण्यासाठी!
