विशेष रबर शीथ केलेली फ्लॅट केबल

2.1 विशेष रबर शीथ केलेल्या फ्लॅट केबलचे उत्पादन प्रकार

1. सपाट लवचिक रबर-शीथ केबल
2. पीव्हीसी-इन्सुलेटेड, एनबीआर - शीथ केलेली फ्लॅट केबल
3. तांबे वेणी शील्डिंगसह सपाट रबर केबल
4. पॉलीयुरेथेन बाह्य आवरण असलेली उच्च-कार्यक्षमता फ्लॅट केबल
5. क्रेन नियंत्रण प्रणालीसाठी मल्टी-कोर (8-48 कोर) फ्लॅट केबल

2.2 विशेष रबर शीथ फ्लॅट केबलची रचना

कंडक्टर: मल्टी-स्ट्रँड फाइन एनेल केलेले तांबे, IEC 60228 क्लास 5/6 किंवा VDE 0295 क्लास 5 शी सुसंगत; उच्च लवचिकतेसाठी अतिरिक्त-दंड स्ट्रँडिंग.

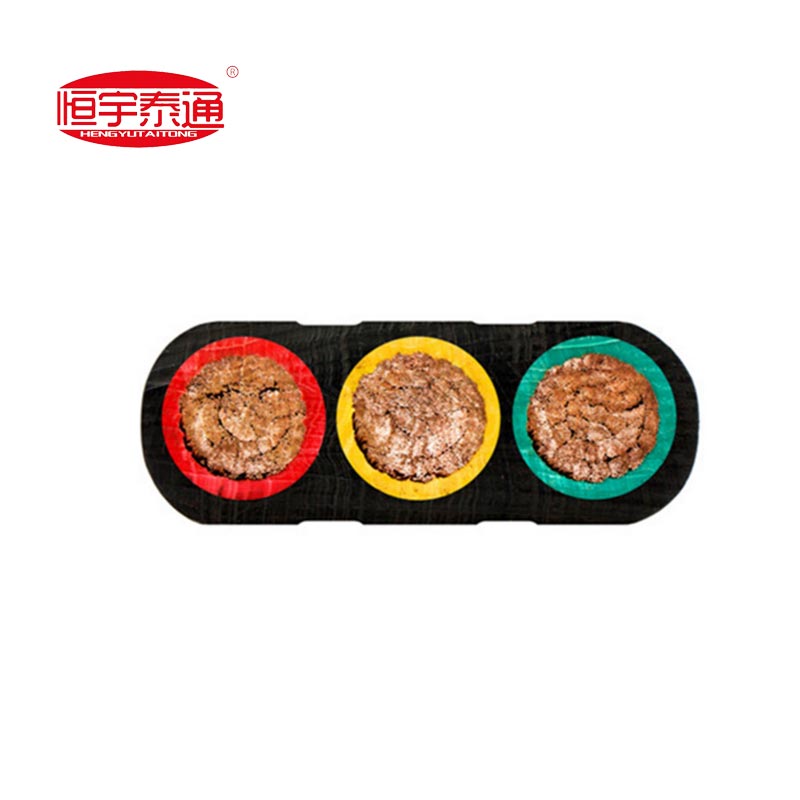

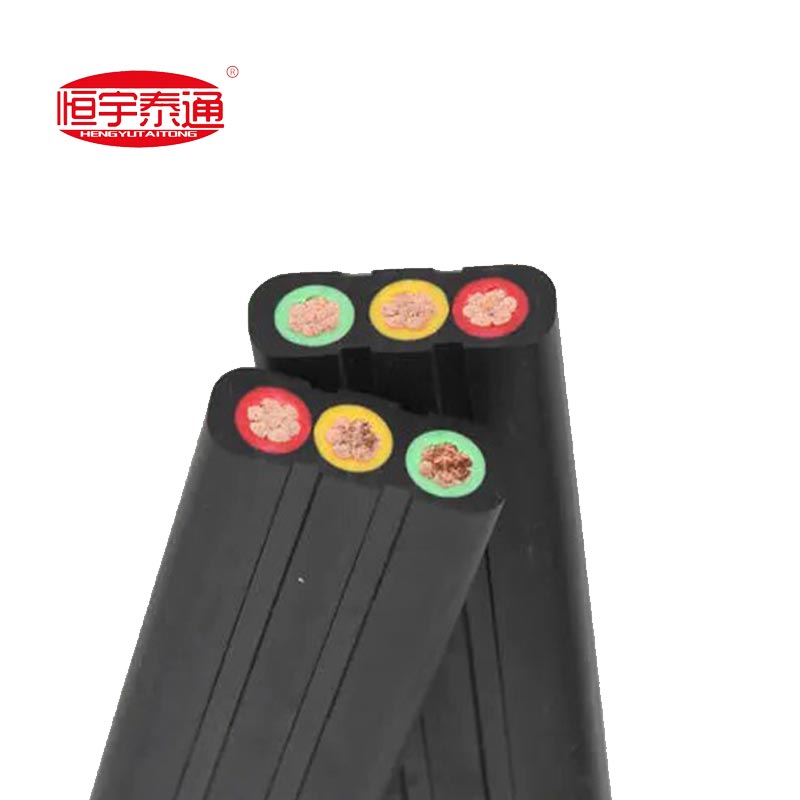

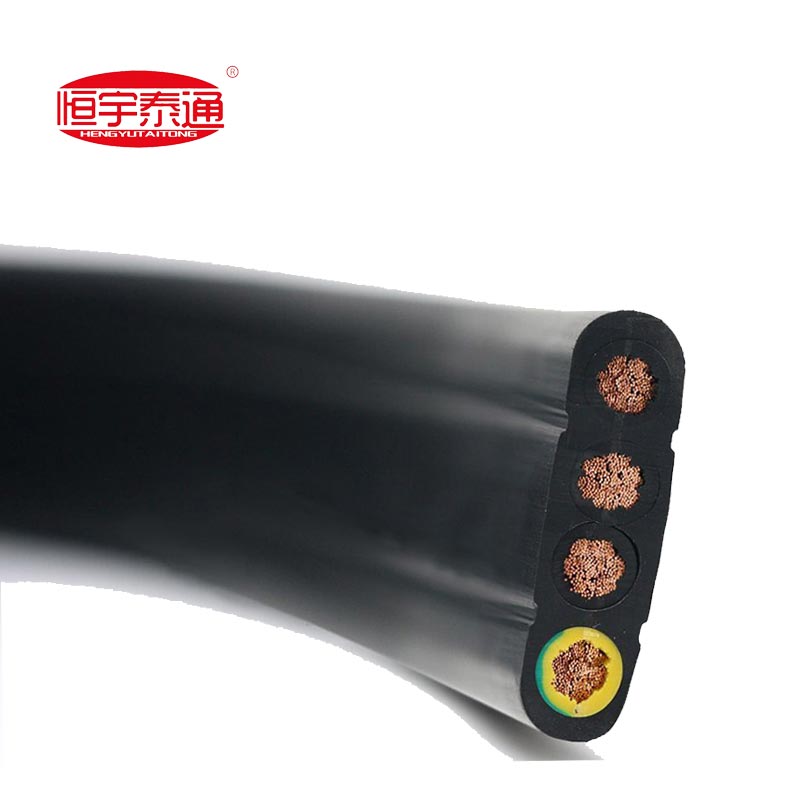

इन्सुलेशन: ईपीआर (इथिलीन प्रोपीलीन रबर) किंवा विशेष पीव्हीसी कंपाऊंड; रंग-कोड केलेले किंवा ओळखण्यासाठी क्रमांकित; ग्राउंडिंग कोरसाठी हिरवा-पिवळा.
मुख्य व्यवस्था: कॉम्पॅक्टनेस आणि अँटी-ट्विस्टिंगसाठी समांतर सपाट (रेखीय) किंवा क्विन्कन्शियल कोर लेआउट.

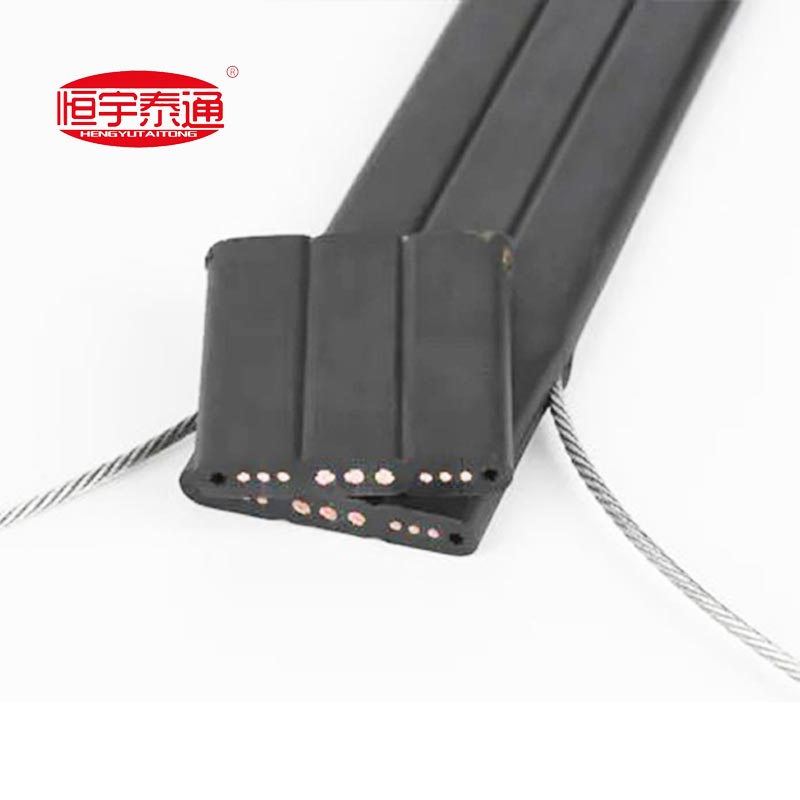

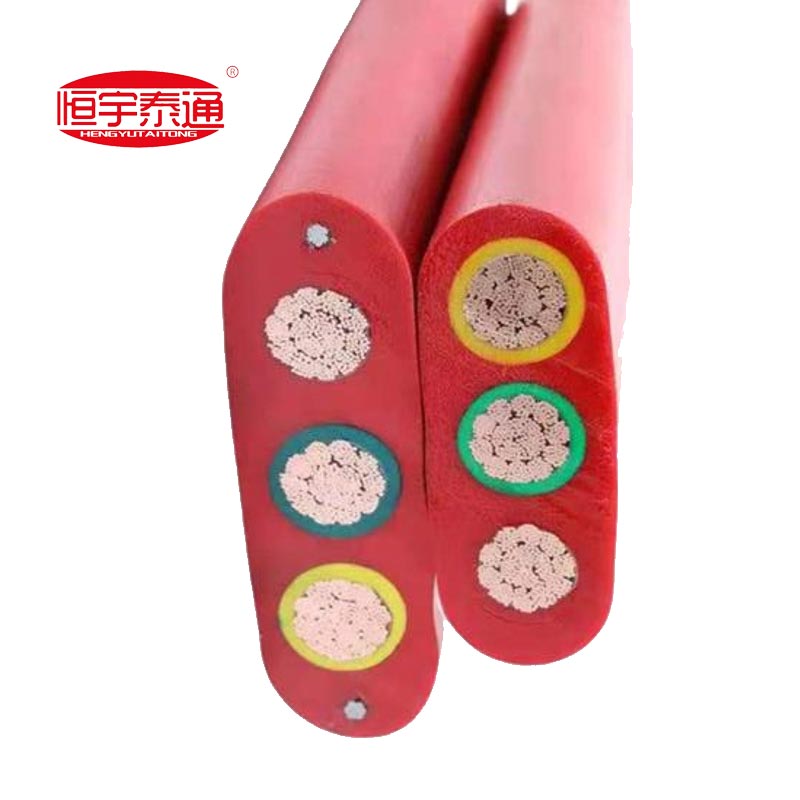

मजबुतीकरण: दोन गॅल्वनाइज्ड स्टीलच्या तारा दोन्ही बाजूंना तन्य शक्तीसाठी एम्बेड केलेल्या, क्रेनच्या दीर्घकाळ प्रवासासाठी महत्त्वपूर्ण.
ढाल: इलेक्ट्रोमॅग्नेटिक हस्तक्षेपाचा प्रतिकार करण्यासाठी उच्च घनतेची टिन केलेली तांब्याची वेणी (संरक्षण घनता >80%).
बाह्य आवरण: हेवी-ड्यूटी NBR (नायट्रिल रबर), CSM (क्लोरोसल्फोनेटेड पॉलीथिलीन), किंवा PUR (पॉलीयुरेथेन); तेल-प्रतिरोधक, घर्षण-प्रतिरोधक, अतिनील-प्रतिरोधक, आणि मीठ-स्प्रे प्रतिरोधक.

3.1 व्होल्टेज रेटिंग: 300/500V, 450/750V, 0.6/1kV (मानक औद्योगिक ग्रेड).
3.2 तापमान श्रेणी: -40°C ते +90°C (सतत ऑपरेशन); सानुकूल खाली -50°C किंवा +120°C पर्यंत उपलब्ध.
3.3 वाकणे त्रिज्या: निश्चित स्थापना: 5× केबल जाडी; मोबाइल/प्रवास: 8-10× केबल जाडी.
3.4 वाकलेले जीवन: ≥1,000,000 चक्र; उच्च-फ्लेक्स मॉडेल ≥5,000,000 सायकल.
3.5 यांत्रिक सामर्थ्य: तन्य शक्ती ≥50MPa; अश्रू प्रतिकार ≥25N/mm; घर्षण प्रतिकार ≥5,000 घर्षण चक्र.
3.6 पर्यावरणीय प्रतिकार: तेल-प्रतिरोधक, आम्ल/क्षार-प्रतिरोधक, अतिनील-प्रतिरोधक, मीठ-स्प्रे प्रतिरोधक; सागरी आणि बंदर वातावरणासाठी योग्य.
३.७ फ्लेम रिटार्डन्सी: IEC 60332-1, VDE 0472-804 भाग B, आणि UL 94 V-0/VW-1 चे पालन करते.
3.8 विद्युत कार्यप्रदर्शन: 20°C वर इन्सुलेशन प्रतिरोध ≥10MΩ·km; ब्रेकडाउनशिवाय 5 मिनिटांसाठी 2,500–3,500V AC व्होल्टेजची चाचणी करा.

IEC 60227: 450/750V पर्यंत आणि त्यासह रेट केलेल्या व्होल्टेजच्या पॉलीविनाइल क्लोराईड इन्सुलेटेड केबल्स.
IEC 60228: इन्सुलेटेड केबल्सचे कंडक्टर.
IEC 60332-1: आगीच्या परिस्थितीत इन्सुलेटेड केबल्सची चाचणी – भाग 1: एकल इन्सुलेटेड वायर किंवा केबलसाठी अनुलंब ज्योत प्रसार चाचणी.
VDE 0295: केबल्ससाठी लवचिक कॉपर कंडक्टर.
VDE 0482 / EN 50265-2-1: सामान्य हेतूंसाठी लवचिक रबर-शीथ केबल्ससाठी तपशील.
CE (LVD/RoHS): EU कमी व्होल्टेज निर्देशांचे पालन आणि घातक पदार्थांचे निर्बंध.

GB/T 5023.6: 450/750V पर्यंत आणि त्यासह रेट केलेल्या व्होल्टेजच्या PVC इन्सुलेटेड केबल्स – भाग 6: लिफ्ट केबल्स आणि सामान्य हेतूंसाठी फ्लॅट केबल्स.
GB/T 12706: रेट केलेले व्होल्टेज 1kV (Um=1.2kV) ते 35kV (Um=40.5kV) एक्स्ट्रुडेड इन्सुलेशन पॉवर केबल्स आणि ॲक्सेसरीज.
GB/T 18380.1: आगीच्या परिस्थितीत इन्सुलेटेड केबल्सची चाचणी – भाग 1: एकल इन्सुलेटेड वायर किंवा केबलसाठी अनुलंब ज्योत प्रसार चाचणी.
